چگونه شماتیک را از یک PCB کلون شده استخراج می کنید؟

استخراج شماتیک از aPCB کلون شدهشامل مهندسی معکوس است ، جایی که شما تخته فیزیکی را برای بازآفرینی نمودار مدار آن تجزیه و تحلیل می کنید. این فرایند نیاز به مشاهده دقیق ، شناسایی مؤلفه و اتصالات ردیابی دارد. در اینجا یک راهنمای گام به گام وجود دارد:

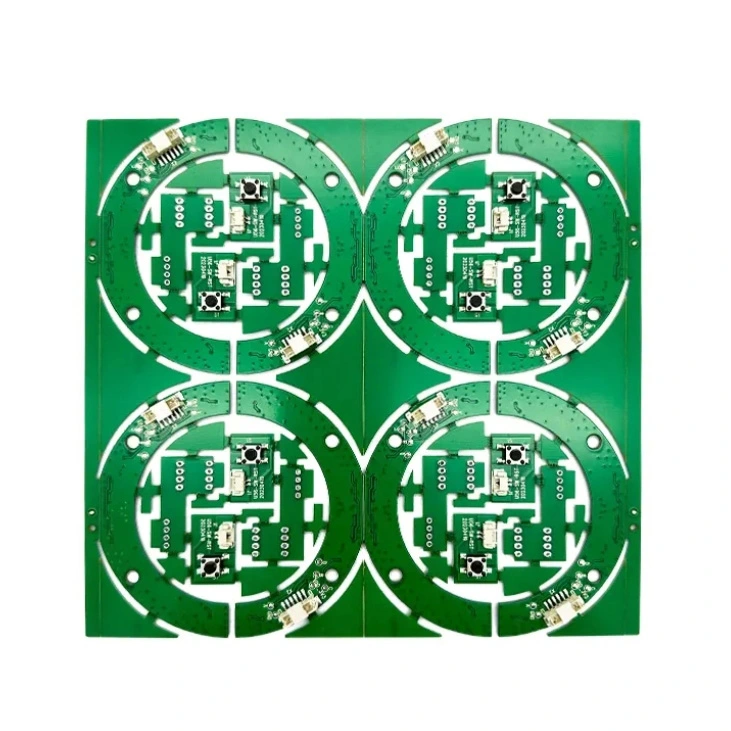

1. بازرسی و مستند سازیPCB

- عکسهای با وضوح بالا بگیرید: هر دو طرف PCB را برای مرجع ضبط کنید.

-توجه داشته باشید که لایه های PCB: بررسی کنید که آیا این یک لایه ، دو لایه یا صفحه چند لایه است.

- شناسایی مؤلفه های کلیدی: ICS ، مقاومت ، خازن ، دیودها ، اتصالات و غیره را پیدا کنید.

- برچسب ها و مارک ها را بررسی کنید: برخی از مؤلفه ها دارای طراح مرجع هستند که روی PCB چاپ می شوند.

ترتیب

- اجزای DESOLDER (در صورت لزوم): برای حذف ایمن از یک ایستگاه بازسازی هوای گرم استفاده کنید.

- برای درک تنظیمات PIN ، شماره های قسمت IC را بخوانید: برای درک تنظیمات PIN ، به برگه های داده مراجعه کنید.

- مقاومت و خازن ها را اندازه گیری کنید: برای تعیین مقادیر از مولتی متر یا متر LCR استفاده کنید.

- برچسب هر مؤلفه: برای ردیابی آسان تر ، طراحان مانند R1 ، C1 ، U1 را اختصاص دهید.

3. اتصالات مدار را ردیابی کنید

- از یک مولتی متر در حالت پیوستگی استفاده کنید: مسیرهای الکتریکی بین مؤلفه ها را بررسی کنید.

- پیروی از Traces PCB: از ذره بین یا میکروسکوپ برای ردیابی دقیق استفاده کنید.

- از نرم افزار طراحی PCB استفاده کنید: تصاویر PCB با وضوح بالا را به ابزارهایی مانند KICAD ، Altium یا Easyeda برای ردیابی آسان تر وارد کنید.

- اتصالات پنهان را بررسی کنید: اگر چند لایه ، بازرسی اشعه ایکس ممکن است برای ردیابی لایه های داخلی مورد نیاز باشد.

4. بازسازی شماتیک

- از نرم افزار طراحی PCB استفاده کنید: شماتیک را در KICAD ، Eagle ، Altium یا Orcad ترسیم کنید.

- به طور منطقی مؤلفه ها را ترتیب دهید: بخش های قدرت ، سیگنال و بخش های زمینی به درستی.

- تأیید اتصالات: با داده های داده و انتظارات عملکردی مقایسه کنید.

5. مدار را شبیه سازی و تأیید کنید

- از نرم افزار شبیه سازی استفاده کنید: ابزارهایی مانند LTSpice ، Proteus یا Multisim می توانند به تأیید رفتار مدار کمک کنند.

- با PCB اصلی مقایسه کنید: در صورت امکان ، عملکرد آزمایش با اشکال زدایی قدرت.

ابزارهای مورد نیاز:

mult multimeter / lcr متر

✔ اسیلوسکوپ (برای آزمایش سیگنال)

station ایستگاه بازپرداخت هوای گرم (برای ویرانی)

✔ میکروسکوپ / ذره بین

✔ نرم افزار طراحی PCB (KICAD ، Eagle ، Altium)

✔ اسکنر اشعه ایکس (برای تابلوهای چند لایه)

افکار نهایی

استخراج یک شماتیک از یک PCB کلون شده یک فرآیند وقت گیر اما قابل دستیابی است اگر با دقت انجام شود. اگر PCB متعلق به یک طرح اختصاصی باشد ، احترام به قوانین مالکیت معنوی بسیار مهم است. آیا می خواهید راهنمایی در مورد نوع خاصی از توصیه های PCB یا ابزار داشته باشید؟
