اصول فنی کلون PCB: یک راهنمای جامع

2025-08-06

کلون PCB، همچنین به عنوان تکثیر PCB یا مهندسی معکوس شناخته می شود ، یک فرایند فنی دقیق است که یک برد مدار چاپی موجود (PCB) را برای تولید یک نسخه یکسان یا پیشرفته تکرار می کند. این راهنما به بررسی اصول فنی ، پارامترهای کلیدی و سؤالات متداول مشترک در موردکلون PCBبرای کمک به شما در درک برنامه ها و مزایای آن.

پارامترهای کلیدی کلون PCB

برای اطمینان از تکثیر PCB با کیفیت بالا ، باید چندین پارامتر مهم در نظر گرفته شود:

1. تعداد لایه ها و مواد

  • PCB های تک/دو/چند لایه(حداکثر 32 لایه)

  • ماده پایه: FR-4 ، راجرز ، پلی آمید ، آلومینیوم و غیره

  • ضخامت مس: 0.5 اونس تا 6 اونس

2. عرض و فاصله ردیابی

پارامتر مقدار استاندارد نیاز با دقت بالا
حداقل عرض ردیابی 0.1 میلی متر 0.05 میلی متر
حداقل فاصله 0.1 میلی متر 0.075 میلی متر
اندازه سوراخ 0.2 میلی متر 0.1 میلی متر (حفاری لیزر)

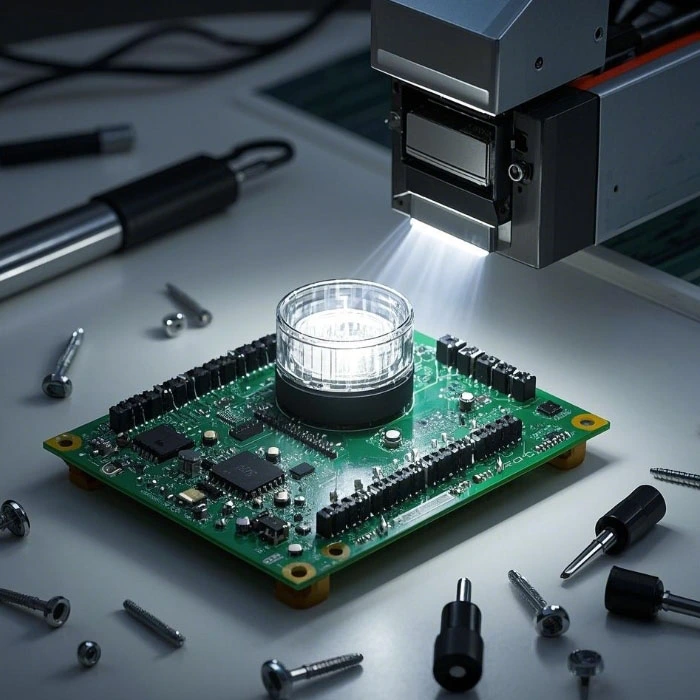

PCB clone

3. سطح پایان

  • HASL (سطح بندی هوای گرم)- پایان استاندارد

  • enig (الکترول نیکل غوطه وری طلا)- مقاومت در برابر خوردگی بالا

  • OSP (نگهدارنده لحیم کاری ارگانیک)-مقرون به صرفه برای لحیم کاری بدون سرب

4. آزمایش الکتریکی

  • تست پیوستگی- هیچ مدارهای باز را تضمین نمی کند

  • تست عایق- هیچ مدارهای کوتاه را تأیید نمی کند

  • کنترل امپدانس-برای PCB های پر سرعت بسیار مهم است

مراحل فرآیند کلون PCB

  1. اسکن و تصویربرداری PCB-اسکن با وضوح بالا برای ضبط جزئیات طرح.

  2. استخراج نمودار شماتیک-مهندسی معکوس منطق مدار.

  3. تجزیه و تحلیل BOM (لایحه مواد)- شناسایی مؤلفه های تکثیر.

  4. طراحی مجدد طرح PCB- استفاده از نرم افزاری مانند Altium یا Cadence.

  5. نمونه سازی و آزمایش- اعتبار سنجی عملکرد قبل از تولید انبوه.

سؤالات متداول کلون PCB (اغلب سؤال می شود)

Q1: آیا کلون PCB قانونی است؟

الف:کلون PCB در هنگام استفاده از تعمیر ، نگهداری سیستم میراث یا با مجوز مناسب قانونی است. با این حال ، کلونینگ طرح های ثبت شده بدون اجازه ، قوانین مالکیت معنوی را نقض می کند. همیشه از رعایت مقررات محلی اطمینان حاصل کنید.

Q2: صحت کلون PCB چیست؟

الف:خدمات پیشرفته کلون PCB به دست می رسند99.9 ٪ دقتبا استفاده از اسکن با دقت بالا ، بازرسی اشعه ایکس (برای تابلوهای چند لایه) و آزمایش یکپارچگی سیگنال. عوامل بحرانی شامل قوام عرض ردیابی و تطبیق امپدانس است.

Q3: آیا کلون PCB می تواند طراحی اصلی را بهبود بخشد؟

الف:بله کلون PCB امکان بهینه سازی های طراحی مانند:

  • مدیریت حرارتی پیشرفته(اضافه کردن سینک های گرما یا توزیع مس بهتر).

  • بهبود یکپارچگی سیگنال(کاهش Crosstalk با مسیریابی بهتر).

  • ارتقاء مؤلفه(جایگزینی قطعات منسوخ با معادل های مدرن).


کلون PCB یک فرآیند پیشرفته است که نیاز به تخصص در الکترونیک ، علوم مواد و مهندسی دقیق دارد. با درک پارامترها و برنامه های فنی ، مشاغل می توانند از تکثیر PCB برای نمونه سازی ، تعمیرات و بهبود محصول استفاده کنند. برای خدمات کلون PCB با کیفیت بالا ، همیشه یک ارائه دهنده را با تجهیزات پیشرفته و تجربه اثبات شده انتخاب کنید.

آیا می خواهید یک راه حل کلون PCB سفارشی داشته باشید؟با ما تماس بگیریدامروز برای یک مشاوره دقیق!
